Materiaalitieteen ja laadunvalvonnan alalla metallografisella analyysillä on keskeinen rooli metallien ja metalliseosten mikrorakenteen ja ominaisuuksien ymmärtämisessä. Tämän prosessin tärkeimmistä työkaluista metallografinen upotuskone erottuu näytteenvalmistuksen kulmakivilaitteistona. Sen avulla teknikot ja tutkijat voivat asentaa näytteitä tehokkaasti, mikä varmistaa vakauden, tarkkuuden ja toistettavuuden myöhempien hionta- ja kiillotustoimenpiteiden aikana.
A metallografinen upotuskone mahdollistaa sekä kuuma- että kylmäasennusmenetelmät ja mahdollistaa laajan valikoiman näytetyyppejä, mukaan lukien metallit, komposiitit ja ei-metalliset materiaalit. Upottamalla näytteitä hartsiin teknikot voivat käsitellä hauraita tai pieniä näytteitä turvallisesti ja säilyttää niiden mikrorakenteelliset ominaisuudet tarkkaa tutkimusta varten mikroskoopilla tai muilla analyyttisilla instrumenteilla.
Kasvava automaation ja korkean suorituskyvyn laboratorion työnkulkujen kysyntä on johtanut metallografisten inlay-tarvikkeiden kehitykseen perinteisistä manuaalisista puristimista täysin automatisoituihin järjestelmiin, joissa on lämpötilan säätö, tyhjiöominaisuudet ja käyttäjäystävälliset käyttöliittymät. Nämä edistysaskeleet eivät ainoastaan paranna toiminnan tehokkuutta, vaan myös minimoivat inhimillisiä virheitä, mikä lisää metallografisten tutkimusten luotettavuutta.
Metallografisen upotuskoneen yleiskatsaus

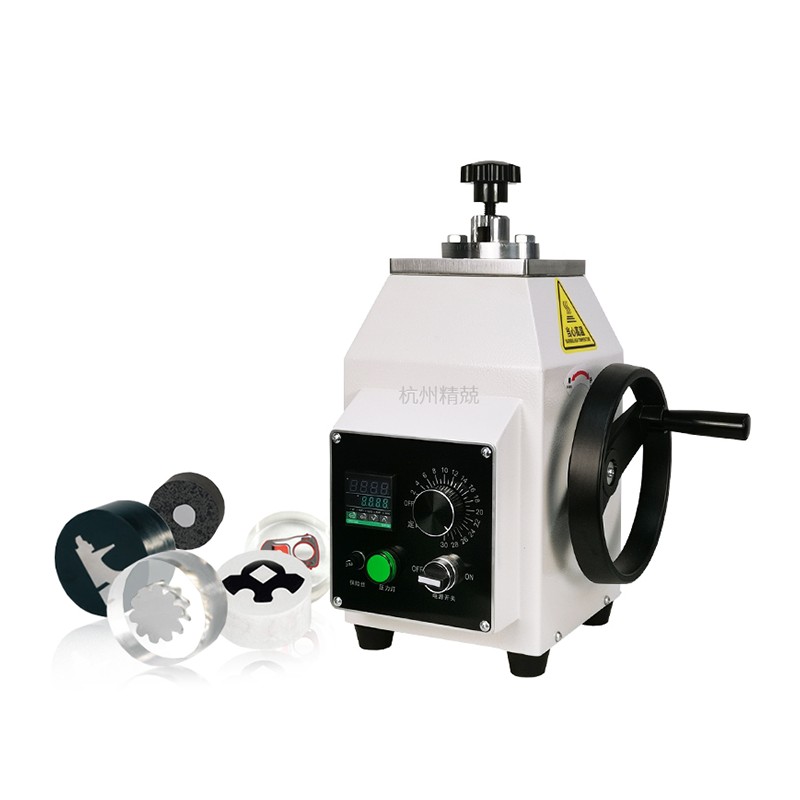

Metallografinen upotuskone on erikoislaite, joka on suunniteltu upottamaan materiaalinäytteitä kiinteään väliaineeseen, yleensä hartsiin, helpottamaan käsittelyä, hiontaa ja kiillotusta. Tämän koneen ydintehtävä on luoda vakaat ja yhtenäiset näytekiinnikkeet, jotka säilyttävät näytteen mikrorakenteen eheyden ja mahdollistavat tarkan metallografisen tutkimuksen.
Metallografisia upotustarvikkeita on useita tyyppejä, jotka luokitellaan ensisijaisesti niiden asennustavan perusteella: kuuma-, kylmä- ja automaattiasennus.
- Kuumaasennuskoneet : Käytä lämpöä lämpökovettuvien hartsien kovettamiseksi näytteen ympärillä. Hallittu lämmitys ja paine tuottavat kovan, kestävän kiinnityksen, joka sopii korkeaa kulutuskestävyyttä vaativille metallinäytteille.
- Kylmäasennuskoneet : Käytä huoneenlämmössä kovettuvia hartseja tai epoksiyhdisteitä, mikä mahdollistaa nopean valmistuksen ilman lämpörasitusta. Sopii herkille tai herkille materiaaleille.
- Automaattiset metallografiset upotuskoneet : Yhdistä lämpötilan säätö, paineen käyttö ja joskus tyhjiöominaisuudet. Tarjoaa korkean suorituskyvyn, tasaisen laadun ja minimaalisen käyttäjän puuttumisen.
Koneen valinta riippuu näytetyypistä, suoritustehovaatimuksista ja halutusta automaatiotasosta. Pienet laboratoriot voivat suosia manuaalisia tai puoliautomaattisia järjestelmiä joustavuuden vuoksi, kun taas teollisuuslaboratoriot hyötyvät täysin automatisoiduista koneista tehokkuuden ja toistettavuuden vuoksi.
Metallografisten upotuskonetyyppien vertailu
| Kirjoita | Toimintaperiaate | Sopivat materiaalit | Muotin halkaisija | Automaatiotaso | Edut ja rajoitukset |
|---|---|---|---|---|---|
| Kuuma asennuskone | Lämpökovettuva hartsi näytteen ympärillä | Metallit, metalliseokset | φ25–50 mm | Manuaalinen/puoliautomaattinen | Korkea kulutuskestävyys; pidempi prosessiaika |
| Kylmäasennuskone | Huoneenlämpöinen hartsikovettuva | Metallit, ei-metallit | φ25–50 mm | Manuaalinen/puoliautomaattinen | Nopea ja stressitön; pienempi kovuus |
| Automaattinen Inlay kone | Automaattinen lämpö, paine, tyhjiö | Erilaisia näytetyyppejä | φ25–50 mm | Täysin automaattinen | Suuri suorituskyky, tasainen laatu; korkeammat kustannukset |
Teknologinen kehitys ja innovaatiot
Metallografisten upotustarvikkeiden kehitys on edennyt yksinkertaisista manuaalisista puristimista kehittyneisiin automatisoituihin järjestelmiin.
Historiallinen kehitys
Varhaiset koneet olivat manuaalisia, mikä vaati käyttäjien puristaa näytteitä käsin. Puoliautomaattiset koneet ottivat käyttöön lämpötilan ja hydrauliikan ohjauksen, mikä paransi suorituskykyä ja yhtenäisyyttä.
Tärkeimmät teknologiset läpimurrot
Nykyaikaisissa koneissa on:
- Automaattinen paineen ja lämpötilan säätö
- Tyhjiöavusteinen asennus
- Ohjelmoitavat rajapinnat eri näytetyypeille
- Tehokas automaatio
Älykkäät ja integroidut järjestelmät
Älykkäät koneet sisältävät nyt prosessien tallennuksen, etävalvonnan ja integroinnin laboratoriotietojärjestelmiin, mikä vastaa Teollisuus 4.0 -trendejä.
Metallografisten upotuskoneiden sukupolvien vertailu
| Sukupolvi | Julkaisuvuosi | Lämmitysmenetelmä | Painealue | Automaatiotaso | Näytteen suorituskyky (tunnissa) |
|---|---|---|---|---|---|
| Ensimmäinen sukupolvi | 1980-luku | Sähkölämmitys | Manuaalinen | Manuaalinen | 10-20 |
| Toinen sukupolvi | 2000-luku | Jatkuva lämpötilalämmitys | 10-50 MPa | Puoliautomaattinen | 30-50 |
| Kolmas sukupolvi | 2015 | Tarkka lämpötilan tyhjiö | 50-100 MPa | Täysin automaattinen | 60-100 |
Markkinatilan ja trendien analyysi
Metallografisten inlay-tarvikkeiden maailmanlaajuiset markkinat kasvavat tasaisesti auto-, ilmailu-, elektroniikka- ja tutkimusteollisuuden vetämänä.
Globaali markkinakatsaus
- Pohjois-Amerikka ja Eurooppa: kypsät markkinat korkealla tasolla
- Aasian ja Tyynenmeren alue: nopea kasvu elektroniikka-, auto- ja ilmailuteollisuudessa
Toimialan kilpailu
Keskeisiä erottelutekijöitä ovat automaatio, muotin koko, lämpötilan ja paineen tarkkuus sekä älykkäät ominaisuudet.
Trendit ja ajurit
- Automaatio ja älykkäät ominaisuudet
- Tarkkuus ja luotettavuus
- LIMS-integraatio
- Räätälöinti toimialakohtaisiin tarpeisiin
Sovellusskenaariot ja tapaustutkimukset
Metallografisia upotuskoneita käytetään useilla teollisuudenaloilla:
- Autoteollisuus : moottorin osat, vaihteet, metalliseokset; vaativat korkeaa kulutuskestävyyttä
- Ilmailu : korkean lämpötilan seokset, komposiitit; vaativat tarkan asennuksen
- Elektroniikka : PCB ja mikrokomponentit; herkät näytteet vaativat kylmäasennuksen
- Materials R&D : erilaiset metallit ja komposiitit; korkea toistettavuus ja suorituskyky
Sovellusskenaariot ja suositellut konetyypit
| Teollisuus | Näytteen tyyppi | Asennusvaatimukset | Suositeltu konemalli | Automaatiotaso |
|---|---|---|---|---|
| Autoteollisuus | Metalliset osat | Korkea kulutuskestävyys | Automaattinen Inlay kone A | Täysin automaattinen |
| Ilmailu | Korkean lämpötilan seokset | Matala lämpöjännitys | Kuuma asennuskone B | Puoliautomaattinen |
| Elektroniikka | PCB/mikrokomponentit | Herkkä, minimaalinen lämpö | Kylmäasennuskone C | Manuaalinen/puoliautomaattinen |
| Materials R&D | Erilaiset metallit ja komposiitit | Tarkkuus, toistettavuus | Automaattinen Inlay kone D | Täysin automaattinen |
Tapaustutkimus : Ilmailu- ja avaruuslaboratoriossa otettiin käyttöön täysin automatisoituja tyhjiöavusteisia upotuskoneita, jotka vähentävät ilmakuplia ja parantavat näytteen pinnan laatua, lisäävät suorituskykyä 80 % säilyttäen samalla johdonmukaisuuden.
Käyttö- ja huolto-opas
Käyttöohjeet
- Valmistele näytteet, valitse hartsi/muotti
- Kuuma, kylmä tai automaattinen asennus näytetyypin mukaan
- Tarkasta kiinnikkeet jälkikäsittelyn jälkeen
Yleiset ongelmat ja vianetsintä
| Ongelma | Syy | Ratkaisu |
|---|---|---|
| Ilmakuplat | Huono imu/sekoitus | Käytä tyhjiötä; sekoita hartsi kunnolla |
| Hartsi ei kovettunut | Väärä lämpötila/aika | Tarkista asetukset; noudata hartsiohjeita |
| Näytteen kohdistusvirhe | Väärä sijoitus | Kohdista näyte huolellisesti |
| Konevirhe | Anturi/sähköongelmat | Noudata valmistajan ohjeita; kalibroi säännöllisesti |
Ylläpidon parhaat käytännöt
- Säännöllinen puhdistus ja tarkastus
- Antureiden kalibrointi
- Liikkuvien osien voitelu
- Ohjelmistopäivitykset automatisoituihin järjestelmiin
Turvallisuusnäkökohdat
- Käytä henkilönsuojaimia
- Käsittele hartseja varovasti
- Noudata paine-/lämpötilarajoja
- Varmista ilmanvaihto
Tulevaisuuden kehityssuunnat
- Älykäs automaatio : AI-virheiden tunnistus, mukautuva prosessinohjaus, etäkäyttö
- LIMS-integraatio : jäljitettävyys, tietoihin perustuva optimointi
- Kehittyneet materiaalit ja kestävä kehitys : ympäristöystävälliset, korkean suorituskyvyn hartsit
- Miniatyrisointi ja tarkkuus : pienet, herkät näytteet vaativat tarkkoja muotteja ja hallintaa
- Markkinavaikutukset : täysin automatisoidut, älykkäät ja ympäristöystävälliset koneet hallitsevat
The metallografinen upotuskone on kehittynyt yksinkertaisista manuaalisista puristimista kehittyneisiin automatisoituihin järjestelmiin, jotka tarjoavat vakaan ja toistettavan näytteen valmistelun metallografista analyysiä varten. Tekniset innovaatiot, markkinoiden kasvu ja sovellusten monimuotoisuus korostavat sen kriittistä roolia materiaalitieteessä ja teollisuuden laadunvalvonnassa.
Tuleva kehitys – automaatio, tekoälyintegraatio, kestävät materiaalit ja tarkka miniatyrisointi – lupaavat parantaa tehokkuutta, johdonmukaisuutta ja ympäristövastuuta. Laboratorioille ja teollisuuskäyttäjille oikea koneiden valinta, käyttö ja huolto ovat avainasemassa suorituskyvyn maksimoimiseksi.
Metallografiset inlay-kulutustarvikkeet eivät ole vain työkaluja näytteiden valmisteluun, vaan ne mahdollistavat tieteellisen löydön, laadunvarmistuksen ja innovaation materiaalitutkimuksessa.
