Metallografiset leikkauskoneet: tyypit, valinta ja opas

Mikä on a Metallografinen leikkauskone ?

Metallografinen leikkauskone, jota kutsutaan myös metallografiseksi leikkauskoneeksi, metallografiseksi leikkauskoneeksi tai metallografiseksi leikkuriksi, on tarkkuusinstrumentti, jota käytetään metalli-, keramiikka-, komposiitti- tai mineraalinäytteiden leikkaamiseen mikroskooppiseen tutkimukseen valmisteltaessa. The defining requirement that separates metallographic sectioning equipment from general metalworking saws is minimal damage to the specimen's microstructure at ja adjacent to the cut surface : no heat-affected zone, no mechanical deformation, no smearing of soft phases, and no cracking of brittle phases.

Metallographic sample preparation begins with sectioning. Kaikki seuraava - asennus, hionta, kiillotus, etsaus ja mikroskooppitutkimus - riippuu täysin alkuperäisen leikkauksen laadusta. Liiallisella lämmöllä tai paineella valmistettu osa tuo mukanaan esineitä, joita ei voida erottaa aidoista materiaalivioista mikroskoopilla, mikä tekee analyysin mitätöidyksi. Oikeiden metallografisten leikkauslaitteiden valinta ja käyttö kullekin materiaaliluokalle on siksi laboratorionäytteiden valmistelun perusta.

Metallografisten leikkureiden markkinasegmentit jakaantuvat kahteen pääinstrumenttityyppiin: hankaavat katkaisukoneet and tarkkuushidasnopeussahat — each optimized for different material categories and quality requirements. Kunkin tyypin ominaisuuksien ja rajoitusten ymmärtäminen on olennaista kaikissa metallinäytteiden valmistuslaitteita määrittävässä laboratoriossa.

Metallografisten leikkauslaitteiden tyypit

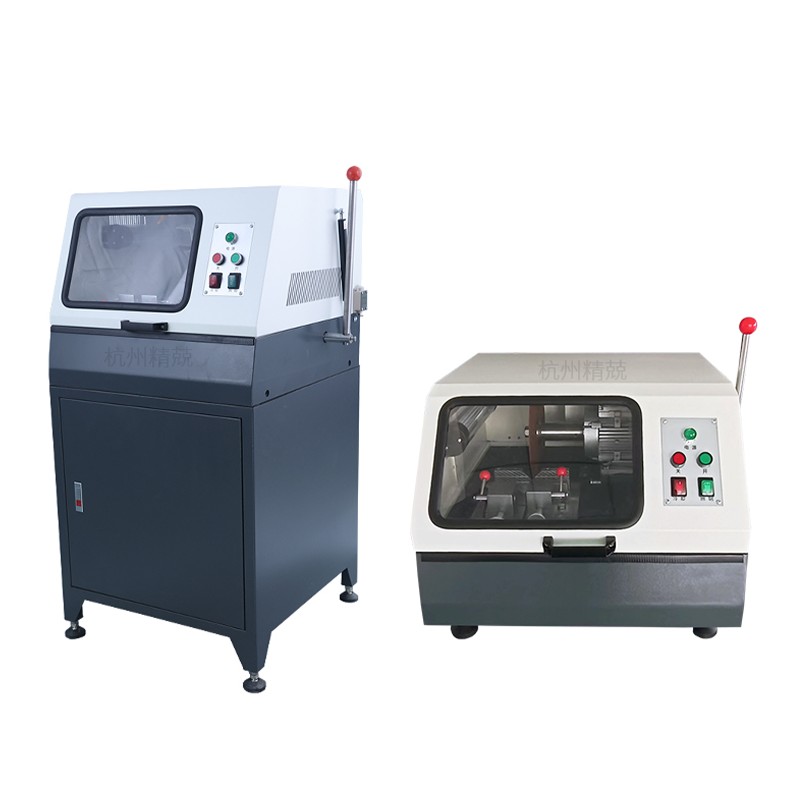

Metallografinen hiomaleikkuri (leikkauskone)

Metallografinen hiomaleikkuri – joka tunnetaan myös nimellä metallografinen leikkaussaha, metallurginen katkaisulaite tai näytteenkäsittelyn leikkaussaha – käyttää ohutta, pyörivää hiomalaikkaa leikkaamaan näytteitä hiomalla sahaamisen sijaan. Pyörä on sidottu hiomalaikka (alumiinioksidi rautapitoisille materiaaleille, piikarbidi ei-rautametallille ja keramiikalle), joka poistaa materiaalia hankaamalla leikkaustasoa pitkin. Wheel diameters typically range from 150 mm to 400 mm, and spindle speeds from 2,000 to 5,000 RPM depending on the machine size and material.

The critical variable in abrasive cut-off machine operation is lämmöntuotanto leikkausrajapinnassa . Abrasive sectioning inherently generates friction heat; jos sitä ei kontrolloida, tämä lämpö nostaa näytteen lämpötilan faasimuunnos- tai karkaisukynnysten yläpuolelle – mikä muuttaa juuri sitä mikrorakennetta, jonka leikkaus on tarkoitus paljastaa analyysiä varten. Modern metallographic sectioning machines address this through tulvajäähdytysjärjestelmät jotka kuljettavat leikkausnestettä suoraan pyörän ja näytteen rajapintaan koko leikkauksen ajan pitäen näytteen lämpötilan alle 50–60 °C jopa pitkissä leikkauksissa tiheiden seosterästen läpi.

Metallographic abrasive cutters further divide by their feed mechanism:

• Manuaaliset katkaisukoneet: The operator applies feed force by hand through a pivoting arm. Soveltuu pehmeille ja keskikoville materiaaleille ja kohtuullinen suorituskyky. Lower capital cost, but feed force consistency depends on operator skill.
• Automaattiset katkaisukoneet: Feed force is applied by a motorized actuator (electromechanical or pneumatic) with programmable feed rate and force parameters. Automaattiset leikkauskoneet tarjoavat tasaisemman leikkauslaadun, mahdollistavat valvomattoman käytön eräleikkauksessa ja ovat välttämättömiä koville, hauraille tai arvokkaille näytteille, joissa epäyhtenäinen syöttö aiheuttaisi pyörän kuormitusta tai näytteen murtumista.

Metallografinen hidasaha (tarkkuusleikkauskone)

Metallografinen hidasaha, jota kutsutaan myös tarkkuusleikkauskoneeksi, metallografiseksi leikkaussahaksi tai metallografiseksi näytteenkäsittelykoneeksi herkkien näytteiden käsittelyyn, toimii dramaattisesti pienemmillä pyörännopeuksilla (100–500 RPM) käyttämällä timanttikiekkoterää hiomalaikan sijaan. Hitaan leikkausnopeuden ja timanttiterän erittäin ohuen uurteen yhdistelmä ( 0,1–0,5 mm verrattuna 0,5–1,5 mm:iin hiomapyörillä ) generates negligible heat and virtually no mechanical deformation in the specimen.

Hidas saha kohdistaa kuorman omapainon tai jousikuormitteisen syöttömekanismin kautta moottorikäyttöisten toimilaitteiden sijaan, mikä mahdollistaa erittäin kevyet, hallitut voimat, jotka säilyttävät jopa hauraimmat mikrorakenteen piirteet. Tämä tekee siitä valittavan instrumentin:

• Elektroniset komponentit ja piirilevyt – ohuet juotosliitokset, metallien väliset kerrokset ja kuparijäljet vaativat vaurioittamatonta leikkausta poikkileikkausten tarkastamiseksi ilman tahroja tai halkeamia
• Hauraita ja huokoisia materiaaleja — keraamiset materiaalit, lämpösumutuspinnoitteet, sintratut karbidit ja geologiset näytteet, jotka murtuisivat hiomaleikkausvoimien vaikutuksesta
• Biologiset ja mineralogiset näytteet — luu, hammaskiille, kivennäisleikkeet petrografiaa varten ja vastaavat heterogeeniset materiaalit
• Ohuet osat TEM-näytteen valmisteluun — jossa aloitusleikkaus on tehtävä mahdollisimman lähelle kohdealuetta siten, että maanalainen vauriokerros on mahdollisimman pieni
• Pehmeät metallit ja pinnoitteet — gold, indium, tin, and soft solder alloys that smear catastrophically under abrasive wheel conditions

Tämän tarkkuuden kompromissi on läpimenokyky: hitaalla sahalla saattaa kestää 15–60 minuuttia suorittaakseen sahauksen, jonka hiomaleikkuri saa aikaan alle kahdessa minuutissa. Arvokkaille tai korvaamattomille näytteille tämä aikakustannus on täysin perusteltu; rutiininomaiseen terästankojen leikkausta varten tuotannon laadunvalvonnassa se ei ole.

Leikkuupyörät ja terät: Metallografisten katkaisulaitteiden sydän

Pyörän ja terän valinta on kriittisin kulutustarvikepäätös metallografisessa leikkauksessa. Väärä pyörä leikattavalle materiaalille tuottaa liiallista lämpöä, nopeaa pyörän kulumista ja huonoa leikkauslaatua koneen laadusta riippumatta. Materiaalille oikea pyörä tuottaa puhtaan, viileän, esineettömän osan, jolla on hyväksyttävä pyörän käyttöikä ja leikkausnopeus.

Hankaavat katkaisupyörät

Hiomalaikat määritetään hiomatyypin, sidoksen kovuuden ja rakenteen (huokoisuuden) mukaan. Yleiset valintasäännöt ovat:

• Alumiinioksidi (Al2O3) pyörät — rautapitoiset materiaalit: hiiliteräkset, seosteräkset, ruostumattomat teräkset, työkaluteräkset ja valuraudat. Aluminum oxide is harder than iron and provides efficient cutting without excessive wheel wear in these materials.
• Piikarbidi (SiC) pyörät — ei-rautapitoisille materiaaleille (alumiini, kupari, messinki, pronssi, titaani, magnesiumseokset), keramiikka ja tulenkestävät materiaalit. Piikarbidi on terävämpää ja leikkaa vähemmän lämpöä pehmeämmissä, lämpöherkissä ei-rautametalliseoksissa.
• Liiman kovuus: Pehmeäliimaisia pyöriä (useimmissa järjestelmissä luokkamerkintä B tai C) käytetään kovia materiaaleja — sidos vapauttaa kuluneet hiomarakeita nopeasti paljastaen tuoreet leikkuureunat ja estää pyörän lasittumisen. Kovaliitospyöriä (luokat E-H) käytetään pehmeät materiaalit — Vahvempi sidos säilyttää hankaavia rakeita pidempään, mikä estää pyörän liian nopean kulumisen vähäkestävissä materiaaleissa.
• Vahvistettu vs. vahvistamaton: Laboratorion metallografiset katkaisulaikat ovat lasikuituvahvistettuja turvallisuuden takaamiseksi leikkauskoneiden suurilla pyörimisnopeuksilla. Vahvistamattomia pyöriä ei saa koskaan käyttää moottoroiduissa katkaisulaitteissa.

Timanttikiekkoterät hidasahoille

Tarkkuusleikkauskoneiden timanttikiekkoterät määritetään timanttipitoisuuden, sidostyypin (metallisidos, hartsisidos) ja terän paksuuden mukaan. Korkeampi timanttipitoisuus antaa pidemmän terän käyttöiän korkeammalla hinnalla; hartsisidosterät ovat aggressiivisempia ja nopeampia leikkausta; metalliset sidosterät ovat kestävämpiä ja sopivat paremmin koviin, tiheisiin materiaaleihin, kuten sementoituihin karbideihin ja edistykselliseen keramiikkaan. Terän paksuuden valinta säätelee uurteen leveyttä ja materiaalihävikkiä – arvokkaissa näytteissä tai kun vaaditaan tarkkaa ominaisuuden sijaintia, ohuemmat terät minimoivat jokaisessa leikkauksessa poistetun materiaalin.

Tärkeimmät tiedot metallografisten leikkauskoneiden valinnassa

Metallinäytteiden valmistelulaitteiston määrittäminen edellyttää, että koneen suorituskykyparametrit sovitetaan näytteiden kokoihin, materiaalityyppeihin, suorituskykyvaatimuksiin ja laboratorion laatustandardeihin. Seuraavat parametrit ovat tärkeimmät arviointikriteerit:

Näytteen enimmäiskoko ja kiinnityskapasiteetti

Näytteen ruuvipuristin tai kiinnitysjärjestelmä määrittää suurimman poikkileikkauksen, joka voidaan pitää turvallisesti leikkaamista varten. Laboratorion metallografiset hiomaleikkurit sopivat tyypillisesti näytteiden poikkileikkauksiin muutamasta millimetristä Halkaisija 60-80 mm pöytämalleille ja jopa 150 mm tai suurempi lattialle seisoville tuotantomittakaavan leikkauslaitteille. Kiinnitysjärjestelmän on pidettävä näytettä jäykästi sallimatta minkäänlaista liikettä leikkauksen aikana – kaikki näytteen sivuttaisliikkeet pyörän ollessa kosketuksissa muodostavat kaarevan leikkauspinnan ja voivat murtaa hiomalaikan katastrofaalisesti.

Pyörän tai terän nopeus ja nopeudensäädin

Hiomaleikkuukoneet toimivat tyypillisesti kiinteillä karanopeuksilla, jotka ovat välillä 2 800–3 500 rpm standardipyörien halkaisijalla. Muuttuvan nopeuden säätö on edullinen laboratorioissa, jotka leikkaavat erilaisia ​​materiaalityyppejä – pienemmät nopeudet vähentävät lämmön muodostumista lämpöherkissä ei-rautametalliseoksissa, kun taas suurin nopeus voidaan vaatia halkaisijaltaan suurien teräsprofiilien tehokkaaseen leikkaamiseen. Hidassahat portaattomasti säädettävällä nopeudella (tyypillisesti 1–500 rpm) tarjoavat maksimaalisen joustavuuden mukauttaa leikkausparametreja kunkin materiaalin ja terän spesifikaatioiden mukaan.

Syöttövoiman ohjaus ja automaatio

Automaattiset metallografiset leikkauskoneet ohjaavat syöttövoimaa servomoottori- tai pneumaattisten toimilaitteiden avulla käyttäjän ohjelmoitavan voiman ja syöttönopeuden asetuksilla. Voimaohjattu syöttö — jossa kone säilyttää tasaisen kosketusvoiman materiaalivastuksesta riippumatta — on parempi kuin nopeusohjattu syöttö heterogeenisille näytteille (esim. komposiiteille tai hitsausnäytteille, jotka ylittävät useita materiaalivyöhykkeitä), koska se mukautuu automaattisesti paikallisen materiaalin kovuuteen ja estää pyörien ylikuormituksen kovissa vaiheissa. Parhaat automaattiset metallurgiset näytteenkäsittelykoneet yhdistävät ohjelmoitavat voimaprofiilit pehmeän käynnistyksen ja leikkauksen lopun tunnistukseen, mikä minimoi pyörän kulumisen ja näytevaurion koko leikkausjakson ajan.

Jäähdytysnestejärjestelmän suunnittelu

Jäähdytysnesteen syöttö määrittää suoraan näytteen lämpötilan hiomaleikkauksen aikana. Tehokkaat jäähdytysjärjestelmät metallografisissa katkaisulaitteissa tarjoavat 3-10 litraa minuutissa leikkausnestettä suuttimien kautta, jotka on sijoitettu pyörän molemmille puolille leikkausrajapinnassa, mikä varmistaa, että koko leikkausalue täyttyy koko leikkauksen ajan. Kierrätysjäähdytysjärjestelmät laskeutussäiliöillä ja suodatuksella pidentävät jäähdytysnesteen käyttöikää ja estävät lastujen kerääntymisen leikkausalueelle. Laboratorioille, jotka ovat huolissaan näytteiden jäähdytysnesteen kontaminaatiosta (tärkeää myöhemmän kemiallisen analyysin kannalta), puhtaan veden jäähdytysjärjestelmät tai kuivaleikkaus erityisillä matalalämpöpyörillä ovat vaihtoehtoja.

Tärinä ja jäykkyys

Koneen jäykkyys – rungon, karan ja kiristysjärjestelmän kestävyys taipumiselle leikkausvoimien vaikutuksesta – vaikuttaa suoraan leikkauspinnan tasaisuuteen ja yhdensuuntaisuuteen. Leikkauksen aikana esiintyvä tärinä aiheuttaa leikkauspintaan aaltoilua, joka on poistettava lisähiontavaiheilla, mikä hukkaa näytemateriaalia ja valmisteluaikaa. Valurautaiset tai hitsatut teräskoneen rungot, tarkkuuskaralaakerit määritellyillä toleransseilla ja tärinää vaimentavat pohjakiinnikkeet ovat ominaisia ​​korkealaatuisille metallografisille leikkauslaitteille. Julkaistut karan poistumistiedot ≤0,01 mm TIR erottaa tarkkuusinstrumentit tuotantoluokan katkaisukoneista.

Parhaat käytännöt metallografiseen näyteleikkaukseen: Yleisten virheiden välttäminen

Jopa oikealla koneen ja pyörän valinnalla, huonot käyttötavat aiheuttavat artefakteja, jotka vaarantavat metallografisen analyysin. Seuraavat käytännöt kuvastavat metallurgisten näytteiden valmistelusta kertynyttä laboratoriokokemusta:

• Älä koskaan leikkaa kuivaksi hankaavilla pyörillä. Yksittäinen kuivaleikkaus – jopa lyhyt – voi nostaa teräksen pintalämpötilat yli 200°C, mikä aiheuttaa martensiittisten rakenteiden karkaisua ja optisella mikroskopialla havaittavan valkoisen etsauskerroksen. Tarkista aina jäähdytysnesteen virtaus ennen sahauksen aloittamista.
• Asenna herkät tai huokoiset näytteet ennen leikkaamista. Lämpösuihkepinnoitteet, vaahtomuovimateriaalit ja huokoiset sintratut tiivisteet tulee tyhjiökyllästää epoksihartsilla ennen leikkausta, jotta vältetään huokosten irtoaminen ja luhistuminen leikkauksen aikana. Hartsi tukee mikrorakennetta kaikissa myöhemmissä valmistusvaiheissa.
• Jätä riittävä etäisyys kiinnostaviin kohteisiin. Itse leikkauspinta sisältää jonkin verran vaurioita - jopa parhaimmilla leikkauskäytännöillä. Leikkaa vähintään 1–2 mm:n etäisyydellä kriittisestä kohdasta (hitsauslinja, pinnoitteen rajapinta, halkeaman kärki) ja poista vauriokerros hiomalla ennen kuin piirre paljastetaan tutkittavaksi.
• Käytä materiaalille sopivaa syöttövoimaa. Liiallinen syöttövoima hiomaleikkauksessa – erityisesti kovissa, hauraissa materiaaleissa – aiheuttaa pyörän taipumista, kaarevia leikkauksia ja lämpöpiikkejä. Aloita pienimmällä voimalla, jolla saavutetaan tasainen leikkaus eteneminen, ja lisää vain, jos havaitset pyörän laseja (leikkaustoiminnon menetystä).
• Pue hankaavat pyörät säännöllisesti. Lasitettu tai kuormitettu hiomalaikka leikkaa hitaasti, tuottaa ylimääräistä lämpöä ja voi murtua lisääntyneen syöttövoiman vaikutuksesta. Pue pyörä yksikärkisellä timanttikankaalla tai sidontapuikolla, kun huomaat ensimmäisiä merkkejä leikkaustehon heikkenemisestä.
• Kirjaa kunkin näytteen leikkausparametrit. Vikaanalyysin ja tutkimuksen yhteydessä kunkin näytteen konetyypin, pyörän spesifikaation, jäähdytysnesteen tyypin, syöttövoiman ja leikkauskeston dokumentointi luo kirjausketjun, jonka avulla kaikki leikkausartefaktit voidaan tunnistaa ja erottaa aidoista materiaalivioista raportointivaiheen aikana.

Metallografiset leikkauslaitteet kontekstissa: Täydellinen näytteen valmistelutyönkulku

Metallografiset leikkauslaitteet ovat ensimmäinen vaihe määritellyssä valmistelussa. Ymmärtäminen, missä leikkaus sopii laajempaan työnkulkuun, selittää, miksi leikkauslaadulla on niin suhteeton vaikutus lopullisiin analyyttisiin tuloksiin.

1. Leikkaaminen — metallografinen katkaisukone tai hidasaha tuottaa alkuosan. Leikkauksen laatu määrittää, kuinka paljon materiaalia on poistettava myöhemmässä hionnassa, jotta se saavuttaa vahingoittumattoman pinnan.
2. Asennus — osa on kapseloitu lämpökovettuvaan tai kylmäkovettuvaan hartsiin (epoksi, fenoli, akryyli), joka luo standardoidun, käsiteltävän kiekon myöhempiä vaiheita varten ja tukee näytteen reunoja ja herkkiä piirteitä kiillotuksen aikana.
3. Hionta — peräkkäiset ajot hiomapaperit (SiC tai timanttisidottu), joiden karkeuskoko pienenevät, poistavat vauriokerroksen leikkeistä ja muodostavat tasaisen, tasomaisen pinnan. Tarvittava hiontasyvyys on suoraan verrannollinen leikkausvaurion vakavuuteen – laadukas leikkaus lyhentää hiontaaikaa 30–50 % huonosti kontrolloituun leikkuun verrattuna.
4. Kiillotus — timanttisuspensio tai kolloidinen piidioksidikiillotus kankaalla poistaa jäljelle jääneet hiontanaarmut ja muodostaa peilipinnan ilman muodonmuutoksia. Kiillotettujen metallografisten näytteiden lopullinen pinnan karheus on tyypillisesti Ra <0,01 µm.
5. Etsaus — kemiallinen tai elektrolyyttinen syövytys paljastaa raerajat, faasirajat ja mikrorakenteen piirteet hyökkäämällä selektiivisesti eri faaseihin ja suuntiin. Hiili- ja niukkaseosteisten terästen yleisimmin käytetty etsausaine on 2–4 % Nital (typpihappo etanolissa); austeniittisissa ruostumattomissa teräksissä käytetään Kallingin reagenssia tai elektrolyyttistä syövytystä oksaalihapossa.
6. Tutkimus — Optinen mikroskopia, pyyhkäisyelektronimikroskooppi (SEM), elektronien takaisinsirontadiffraktio (EBSD), energiaa dispergoiva röntgenspektroskopia (EDS) ja kovuustesti suoritetaan esikäsitellylle pinnalle materiaalin mikrorakenteen, faasikoostumuksen, raekoon, inkluusiopitoisuuden, pinnoitteen paksuuden ja vikojen morfologian karakterisoimiseksi.

Investointi korkealaatuisiin metallografisiin leikkauslaitteisiin ja oikeaan pyörän valintaan tuottaa lisätuottoja jokaisessa myöhemmässä valmisteluvaiheessa – lyhentää jauhamisaikaa, säilyttää näytteen geometriaa, suojaa herkkiä piirteitä ja varmistaa, että mikroskoopilla havaittu mikrorakenne on materiaalin todellinen mikrorakenne, ei valmistelutuote.
