Kuinka valita oikea pystysuora metallografinen mikroskooppi?

Ihanteen valitseminen Pystysuora metallografinen mikroskooppi on kriittinen päätös jokaiselle materiaalitieteeseen, vikaanalyyseihin tai laadunvalvontaan osallistuvalle laboratoriolle. Oikea instrumentti avaa materiaalin rakenteen mikroskooppiset salaisuudet yhdistämällä sen suoraan sen fysikaalisiin ominaisuuksiin. Saatavilla olevien erilaisten konfiguraatioiden ja teknisten tietojen ansiosta vaihtoehdoissa liikkuminen voi olla monimutkaista. Tämä kattava opas on suunniteltu selvittämään prosessin mystifikaatiota ja auttamaan sinua ymmärtämään tärkeimmät erot, ominaisuudet ja näkökohdat, jotta voit tehdä tietoisen investoinnin, joka palvelee tutkimus- ja analyysitarpeitasi tulevina vuosina.

Perusteiden ymmärtäminen: Mikä on pystysuora metallografinen mikroskooppi ja miten se toimii?

An Pystysuora metallografinen mikroskooppi on optinen mikroskooppi, joka on suunniteltu erityisesti läpinäkymättömien, kiinteiden materiaalien mikrorakenteen tarkkailuun. Toisin kuin biologiset mikroskoopit, jotka luottavat ohuiden näytteiden läpi kulkevaan valoon, metallografiset mikroskoopit käyttävät heijastuvaa valoa tai epi-valaistusta. Tässä kokoonpanossa valo tulee näytteen yläpuolella olevasta lähteestä, kulkee alas objektiivin läpi - joka toimii myös kondensaattorina - valaisee näytteen kiillotetun ja usein syövytetyn pinnan. Valo heijastuu sitten takaisin näytteestä saman objektiivin läpi ja jopa okulaareihin tai kameraan tarkkailua varten. Tämä menetelmä paljastaa kriittiset ominaisuudet, kuten raeraajat, faasit, sulkeumat ja todisteet muodonmuutoksista, jotka ovat välttämättömiä materiaalin ominaisuuksien, käsittelyhistorian ja suorituskyvyn määrittämisessä. Metallografian perustyönkulkuun kuuluu tarkka näytteen valmistelu, josta kattavat yritykset pitävät Hangzhou Jingjing Testing Instrument Co., Ltd. tarjota integroituja ratkaisuja, jotka tarjoavat paitsi itse mikroskoopit myös täydentävät näytteenkäsittelylaitteet, joita tarvitaan virheellisten tulosten saavuttamiseen.

• Perusperiaate: Epi-valaistus (heijastettu valo) läpinäkymättömien näytteiden tarkkailuun.
• Tärkeimmät komponentit: Voimakas valonlähde, suunnitelmakorjatut objektiivit, tarkka mekaaninen lava ja integroitu kameraportti.
• Ensisijainen sovellus: Metallien, metalliseosten, keramiikan ja muiden suunniteltujen materiaalien mikrorakenteen paljastaminen laadun ja suorituskyvyn arvioimiseksi.

Pysty- vs. ylösalaisin: yksityiskohtainen metallografisen mikroskoopin vertailu

Perusvalinta metallografisessa analyysissä on pystysuoran ja käänteisen mikroskoopin välillä. Vaikka molemmat käyttävät heijastettua valoa, niiden optinen ja mekaaninen asettelu tarjoaa selkeitä etuja eri sovelluksissa. An Pystysuora metallografinen mikroskooppi on ominaista sen objektiivilinssit sijaitsevat näytetason yläpuolella. Käyttäjä asettaa valmistetun näytteen havaintopinta ylöspäin. Tämä muotoilu on erittäin intuitiivinen ja mahdollistaa helpon navigoinnin näytteen pinnalla. Sitä vastoin käänteinen mikroskooppi asettaa objektiivit kiinteän tason alle ja näyte sijoitetaan havaintopinta alaspäin. Tämä vertailu on erittäin tärkeää laboratorioille, jotta he ymmärtävät, mikä kokoonpano sopii parhaiten heidän tyypilliseen työnkulkuun ja näytetyyppeihin, mikä varmistaa tehokkuuden ja tarkkuuden päivittäisessä toiminnassa.

• Pystymikroskoopin työnkulku: Näyte asetetaan lavalle kuvapuoli ylöspäin; Tavoitteet lasketaan ylhäältä keskittymistä varten.
• Käänteisen mikroskoopin työnkulku: Näyte asetetaan lavalle kuvapuoli alaspäin; lava pysyy kiinteänä, kun objektiivitorni liikkuu pystysuunnassa tarkennusta varten.

Opas pystysuoran metallografisen mikroskoopin käyttöön

Oman toiminnan hallinta Pystysuora metallografinen mikroskooppi on ensiarvoisen tärkeää johdonmukaisten, korkealaatuisten kuvien saamiseksi, jotka muodostavat luotettavan analyysin perustan. Asianmukainen käyttö alkaa huolellisella näytteen valmistelulla, sillä paraskaan mikroskooppi ei pysty paljastamaan huonon esikäsittelyn peittämiä yksityiskohtia. Näyte on leikattava, asennettava, hiottava, kiillotettava ja usein syövytettävä sen todellisen mikrorakenteen paljastamiseksi. Kun hyvin valmistettu näyte on kiinnitetty lavalle, seuraava kriittinen vaihe on Köhler-valaistuksen asentaminen. Tämä standardoitu kohdistusmenettely varmistaa, että näyte on tasaisesti valaistu, mikä tarjoaa maksimaalisen kontrastin ja resoluution ilman häikäisyä tai kuumia kohtia, mikä on välttämätöntä tarkan havainnoinnin ja valokuvauksen kannalta.

• Vaihe 1: Näytteen valmistelu: Kaiken metallografian perusta. Tämä edellyttää naarmuuntumattoman, peilimäisen pinnan luomista, joka edustaa materiaalin todellista tilaa.
• Vaihe 2: Köhler-valaistus: Kaksivaiheinen prosessi, jossa kuva tarkennetaan ja kenttäkalvo keskitetään ja tarkennetaan, jotta saavutetaan tasainen, kirkas valaistus ilman artefakteja.
• Vaihe 3: Tavoitteen valinta: Aloita pienellä suurennuksella paikantaaksesi kiinnostavan alueen ja siirry sitten suurempiin suurennoksiin yksityiskohtaista analyysiä varten. Käytä aina suunnitelman mukaisia ​​tavoitteita, jotta koko näkökenttä pysyy fokusoituna.
• Vaihe 4: Havainnointi ja analyysi: Tutki näytettä systemaattisesti eri suurennoksilla. Käytä tarvittaessa erilaisia ​​kontrastitiloja (kirkaskenttä, tummakenttä, polarisoitu valo) parantaaksesi tiettyjä mikrorakenneominaisuuksia.

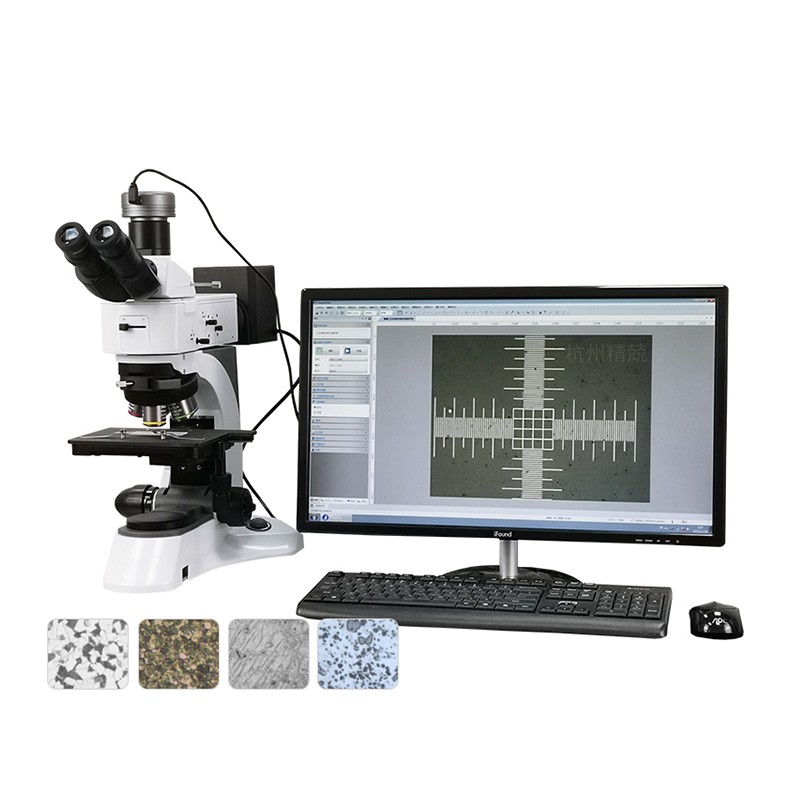

Nykyaikaisen digitaalisen pystysuoran metallografisen mikroskoopin tärkeimmät ominaisuudet kameralla

Evoluutio puhtaasti visuaalisesta tarkastuksesta digitaaliseen dokumentointiin ja analysointiin on muuttanut materiaalitieteen. Moderni digitaalinen pystysuora metallografinen mikroskooppi kameralla ei ole enää yksinkertainen optinen instrumentti, vaan täydellinen kuvantamistyöasema. Tämän järjestelmän ydin on korkearesoluutioinen tieteellinen kamera-anturi, tyypillisesti CMOS tai CCD, joka tallentaa mikroskoopin tuottaman optisen kuvan. Tämän kameran laatu, mitattuna megapikseleinä ja dynaamisella alueella, vaikuttaa suoraan tallennettavien yksityiskohtien tasoon. Laitteisto on kuitenkin vain puolet yhtälöstä. Todellisen tehon vapauttaa kehittynyt kuva-analyysiohjelmisto, joka mahdollistaa kvantitatiivisen mittauksen, joka siirtää analyysin subjektiivisesta kuvauksesta objektiiviseen dataan.

• Korkearesoluutioinen kamera: Välttämätön hienojen mikrorakenteen yksityiskohtien tallentamiseen. Etsi antureita, joilla on pieni kohina, korkea kvanttitehokkuus ja hyvä resoluutio (5 megapikseliä ja enemmän on tutkimuksessa vakio).
• Kuva-analyysiohjelmisto: Mahdollistaa kvantitatiiviset mittaukset, kuten raekoon (ASTM E112:n mukaan), vaiheen pinta-alan, inkluusioluokituksen ja pinnoitteen paksuuden.
• Digitaalinen dokumentaatio: Mahdollistaa mikrokuvien helpon arkistoinnin, standardoitujen raporttien luomisen ja jäljitettävyyden laaduntarkastuksia ja pitkäaikaisia tutkimusprojekteja varten.

Parhaan pystysuoran metallografisen mikroskoopin valinta materiaalitieteelle

Tunnistaminen paras pystysuora metallografinen mikroskooppi materiaalitieteeseen edellyttää erityisten sovellustarpeiden ja tulevien tavoitteiden huolellista arviointia. Vaatimukset nanorakenteisten ohutkalvojen analysoinnille ovat huomattavasti erilaiset kuin karkearaeisen valuraudan tutkimisen vaatimukset. Siksi ensimmäinen askel on määritellä selkeästi tutkittavien materiaalien tyypit, ratkaistava ominaisuuskoot ja suoritettavat analyysit. Kun sovellus on määritetty, voit keskittyä kriittisiin teknisiin tietoihin, jotka määrittävät mikroskoopin suorituskyvyn. Tämä edellyttää syvällistä sukellusta optiseen järjestelmään, mekaaniseen vakauteen ja kehittyneiden kontrastitekniikoiden saatavuuteen, jotka voivat paljastaa piilotettuja yksityiskohtia haastavissa näytteissä.

• Sovelluslähtöinen valinta:
  • Metallit ja metalliseokset: Vaatii kirkkaan ja tummakentän. Polarisoitu valo on hyödyllinen ei-kuutioisille metalleille.
  • Keramiikka ja sintratut materiaalit: Usein hyötyy polarisoidusta valosta ja suuren dynaamisen alueen kameroista äärimmäisen kontrastin hallitsemiseksi.
  • Komposiitit ja polymeerit: Saattaa vaatia differentiaalisen häiriökontrastin (DIC) tehostaakseen vaiheiden välisiä topografisia eroja.
• Teknisten eritelmien arviointi:
  • Optinen suorituskyky: Etsi Infinity-korjattuja optisia järjestelmiä ja Plan-korjattuja objektiiveja varmistaaksesi tasaisen näkökentän koko kuvassa.
  • Mekaaninen vakaus: Raskas, jäykkä runko on välttämätön tärinän vaimentamiseksi, mikä on kriittistä suurennostyössä ja terävässä digitaalisessa kuvauksessa.
  • Ergonomia ja päivitettävyys: Harkitse käyttömukavuutta ja sitä, voidaanko järjestelmään päivittää uusilla kameroilla, vaiheilla tai ohjelmistoilla tulevaisuudessa.

Investoinnin ymmärtäminen: pystysuoran metallografisen mikroskoopin hinnasto ja tekijät

Kun tutkit an pystysuoran metallografisen mikroskoopin hinnasto , kohtaat laajan valikoiman muutamista tuhansista kymmeniin tuhansiin dollareihin. Tämä vaihtelu ei ole mielivaltainen; se heijastaa suoraan instrumentin ominaisuuksia, suorituskykyä ja pitkäikäisyyttä. Perusmalli työpajassa suoritettaviin rutiinilaaduntarkastuksiin maksaa ymmärrettävästi vähemmän kuin edistyneeseen kvantitatiiviseen analyysiin varustettu tutkimustason järjestelmä. Pääasialliset kustannustekijät löytyvät optiikan laadusta, automaatiotasosta ja digitaalisen kuvantamisjärjestelmän kehittyneisyydestä. Kun ymmärrät nämä tekijät, voit sovittaa budjettisi todellisiin teknisiin vaatimuksiisi ja varmistaa, että investoit tarpeisiisi vastaavaan järjestelmään maksamatta tarpeettomista ominaisuuksista.

• Hintaluokan erittely:
  • Lähtötaso: Perusmallit vakiooptiikalla ja manuaalisella vaiheella rutiinitarkastukseen.
  • Keskiluokka: Parannettu optiikka (Plan Fluorite), perusdigitaalikamera ja moottoroidut komponentit.
  • Tutkimusluokka: Laadukkaimmat plan-apokromaattiset objektiivit, täysin automatisoitu lava ja tarkennus sekä huippuluokan tieteellinen kamera.
• Tärkeimmät kustannustekijät:
  • Optiikka: Objektiivisen korjauksen tyyppi (Achromat vs. Plan Apochromat) on merkittävä kustannusten erottaja.
  • Automaatio: Moottoroidut vaiheet, tarkennuslaitteet ja tornit lisäävät merkittäviä kustannuksia, mutta parantavat huomattavasti suorituskykyä ja toistettavuutta.
  • Kamera ja ohjelmisto: Kameran resoluutio ja herkkyys sekä analyysiohjelmiston ominaisuudet muodostavat merkittävän osan kokonaisinvestoinneista.

FAQ

Mitä eroa on metallografisella mikroskoopilla ja biologisella mikroskoopilla?

Perimmäinen ero on valaistusjärjestelmässä ja näytteissä, joita ne on suunniteltu tarkkailemaan. A Pystysuora metallografinen mikroskooppi käyttää heijastettua valoa (epi-valaistus) läpinäkymättömien näytteiden, kuten metallien ja keramiikan, pinnan valaisemiseen. Valonlähde ja valopolku on integroitu näytteen yläpuolelle. Sitä vastoin biologinen mikroskooppi, kuten tyypillinen Käänteinen biologinen mikroskooppi , käyttää läpäisevää valoa, joka kulkee läpinäkyvien tai puoliksi läpinäkyvien näytteiden, kuten solujen tai kudosten, läpi. Valonlähde sijaitsee näytetason alapuolella. Tämä keskeinen ero tekee niistä sopimattomia toistensa ensisijaisiin sovelluksiin.

Voinko käyttää pystysuoraa metallografista mikroskooppia kovuustestaukseen?

Ei suoraan. An Pystysuora metallografinen mikroskooppi ja a Brinell kovuustesteri ovat toisiaan täydentäviä välineitä materiaalilaboratoriossa, mutta niillä on erillisiä tarkoituksia. Mikroskooppia käytetään mikrorakenteen tarkkailuun ja analysointiin. Kovuusmittaria (kuten Brinell, Vickers tai Rockwell) käytetään mittaamaan materiaalin kestävyyttä painumista vastaan. Näitä kahta käytetään kuitenkin usein peräkkäin: näytteelle voidaan tehdä kovuustesti, jonka jälkeen sama näyte asennetaan, kiillotetaan ja tutkitaan mikroskoopilla, jotta voidaan tarkkailla syvennystä ja ympäröivää mikrorakennetta sellaisten ominaisuuksien, kuten työkarkaisujen, varalta. Yritykset pitävät Hangzhou Jingjing Testing Instrument Co., Ltd. toimittavat usein molempia laitteita, tunnustaen niiden synergisen roolin täydellisessä materiaalin karakterisoinnissa.

Kuinka tärkeä kameran resoluutio on digitaalisessa metallografisessa mikroskoopissa?

Kameran resoluutio on ratkaisevan tärkeä kvantitatiivisessa analyysissä, mutta se on tasapainotettava mikroskoopin optisen resoluution kanssa. Erittäin suuren megapikselin kamera ei pysty ratkaisemaan yksityiskohtia paremmin kuin mitä mikroskoopin optiikka pystyy tarjoamaan. Tärkeintä on saavuttaa hyvä ottelu. Useimpiin sovelluksiin riittää 5-12 megapikselin tiedekamera. Suuremmasta resoluutiosta on hyötyä, jos haluat kaapata erittäin laajan näkökentän suurella suurennuksella panoraamaliittämistä varten tai jos haluat digitaalisesti zoomata kuvia ilman pikselointia. Loppujen lopuksi anturin dynaaminen alue (kyky nähdä yksityiskohdat sekä kirkkailla että tummilla alueilla) ja herkkyys heikossa valossa ovat usein yhtä tärkeitä kuin raaka pikselimäärä.

Mitä huoltoa pystysuora metallografinen mikroskooppi vaatii?

Säännöllinen huolto on välttämätöntä kuvanlaadun ja instrumentin pitkän käyttöiän säilyttämiseksi. Keskeisiä tehtäviä ovat:

• Päivittäin: Puhdista ulkopinnat varovasti. Pidä alue pölyttömänä.
• Viikoittain/kuukausittain: Puhdista okulaarien ja objektiivilinssien ulkopinnat huolellisesti sopivalla linssipaperilla ja puhdistusaineella. Puhalla pöly lavalta ja muista mekaanisista osista.
• Vuosittain: Harkitse valmistajan tai pätevän palveluntarjoajan, kuten metrologian johtoryhmän, suorittamaa ammattimaista tarkastusta ja kalibrointia. Hangzhou Jingjing Testing Instrument Co., Ltd. , jotta mekaaninen ja optinen kohdistus pysyy täydellisenä.

Asianmukainen hoito estää naarmuuntumista kalliissa optiikassa ja varmistaa, että järjestelmä toimittaa edelleen luotettavaa ja laadukasta tietoa.
